OSでVLANタグ付きで通信させる設定方法(Windows Server編)

vSphereなどの仮想環境の場合は、通常ハイパーバイザーの仮想スイッチの機能でVLANタグを処理するため、通常サーバにてVLANタグ付きで通信させることはない。

ただし、仮想マシンに作成できるNICには上限があり(例えば、vSphereでは最大10)、それ以上の数のNICを仮想マシンに付与したい場合は、OSの機能にてVLANタグの設定を行い通信をさせることになる。

今回は、Windows Server 2016以降のOSにてVLANタグ付きの通信を行う設定を検証してみた。

環境

VLANによる通信が可能なスイッチに2台のESXiを接続し、それぞれのESXiにVLANタグ付きの通信を行う仮想マシンを配置する。

以下に物理的な接続と論理的な接続を図示したものを記載する。物理的には1本のケーブルとなるが、VLAN ID1011と1055の2つのVLANで論理的にネットワーク分割を行う。

ハイパーバイザーの設定(ESXi)

ESXiの仮想スイッチにてVLAN IDを4095で設定したポートグループ作成する。

• 0 : VLANタグなし
• 1-4094 : 仮想スイッチにてVLANタグを付与
• 4095 : OSにてVLANタグを付与

OSにてVLANインターフェースを作成

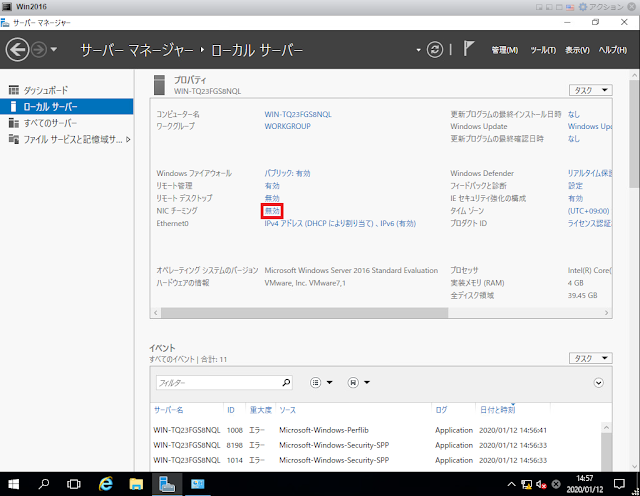

1. 「サーバーマネージャー」→「ローカルサーバー」にて、「NICチーミング」の「無効」の文字を選択する。





2. 「NICチーミング」の左側の「タスク」から「チームの新規作成」を選択する。



3. ここでチームインターフェースを「Team1」という名前として作成することにする。しかし、仮想マシンの場合、デフォルトの設定では以下メッセージが表示され作成に失敗する。


   The only valid LoadBalancingAlgorithms in a Virtual Machine are ‘TransportPorts’, ‘IPAddresses’, and ‘MacAddresses’




   要約すると、仮想マシンの場合は負荷分散モードに「動的」は設定できない旨のメッセージとなる。したがって、負荷分散モードを「アドレスのハッシュ」に設定することで対応する。



4. 「チームインターフェース」タブにて、作成したチームインターフェースを右クリックし、「プロパティ」を選択する。




5. 「VLANメンバーシップ」の欄にて「特定のVLAN」を選び、VLAN IDを入力し、「OK]を選択する。インターフェース名は自動で「Team1 - VLAN 1011」といったように、VLAN IDの名前が付与される。




6. VLANを追加する場合は、チームインターフェースを選択した状態で、右側の「タスク」から「インターフェイスの追加」を選択する。




7. 先ほどと同様に「VLANメンバーシップ」の欄にて「特定のVLAN」を選び、VLAN IDを入力する。




8. ネットワークアダプタを確認すると、以下の3つのアダプタが作成されているはずだ。VLAN 1011とVLAN 1055のNICに通常のインターフェースと同様にIPアドレスやサブネットマスクを設定する。

   • Team1
   • Team1 - VLAN 1011
   • Team1 - VLAN 1055




9. 以上で設定は完了となる。試しにPing疎通を確認すると、2つのVLAN IDのIPアドレスを利用して疎通確認をすることができた。
